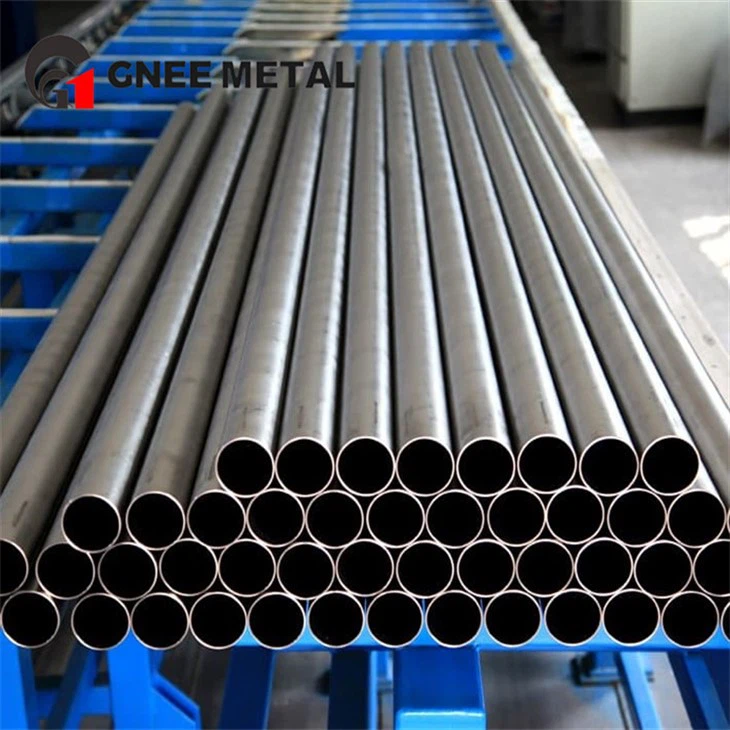

Титанијум Гр 5 Гр 7 Гр 9 Равна цев
Примена: индустријска, медицинска
Техника: бешавне
Оцена: Гр1 Гр2 Гр5 Гр7 Гр12 Гр9 Гр11 Гр3 Гр6
Облик: округли
Стандард: АСТМ Б338 Б348 ГБ ЈИС ДИН
Опис производа
Легура титанијума степена 5 (Ти-6Ал-4В), степена 7 (Ти-0,15Пд) и легуре титанијума степена 9 (Ти-3Ал-2,5В) су најрепрезентативнији материјали у критичним применама цевовода због широког спектра употребе и супериорних перформанси.
Сваки разред легуре титанијума поседује јединствену комбинацију својстава:
Легуре титанијума степена 5 показују чврстоћу за ваздухопловство{1}}.
Легуре титанијума степена 7 поседују неупоредиву отпорност на корозију.
Легуре титанијума степена 9 комбинују снагу и одличну способност обликовања.
Произвођач округлих цеви од титанијума
Хемијски састав (%)
|
Оцена |
N |
C |
H |
Фе |
O |
Ал |
V |
Ни |
Ти |
|
Гр1 |
0.03 |
0.08 |
0.015 |
0.2 |
0.18 |
/ |
/ |
/ |
бал |
|
Гр2 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
/ |
бал |
|
Гр3 |
0.05 |
0.08 |
0.015 |
0.3 |
0.35 |
/ |
/ |
/ |
бал |
|
Гр4 |
0.05 |
0.08 |
0.015 |
0.5 |
0.4 |
/ |
/ |
/ |
|
|
Гр5 |
0.05 |
0.08 |
0.015 |
0.4 |
0.2 |
5.5~6.75 |
3.5~4.5 |
/ |
бал |
|
Гр7 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
/ |
бал |
|
Гр9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
бал |
|
Гр12 |
0.03 |
0.08 |
0.015 |
0.3 |
0.25 |
/ |
/ |
0.6~0.9 |
бал |
Титанијум Гр 5 Гр 7 Гр 9 Предност равне цеви
(1). Према пољу примене купца, различити дизајни се могу направити у облику диска, округлог облика, цеви, завојнице или профила.
(2). Цела титанијумска цев је обрађена, што смањује директан спој цеви и издржљивији је.
(3). У зависности од окружења које се користи, користите цеви различитих спецификација и дебљина како бисте у највећој мери задовољили захтеве купаца.
(4). Јака отпорност на корозију.
Компаративна анализа: Гр5 вс Гр7 вс Гр9
Поређење механичких својстава
| Имовина | 5. разред | 7. разред | 9. разред |
|---|---|---|---|
| Затезна чврстоћа (МПа) | 895 | 345 | 620 |
| Граница течења (МПа) | 825 | 275 | 480 |
| Издужење (%) | 10 | 20 | 15 |
| Однос снаге{0}}према{1} тежине | ★★★★★ | ★★ | ★★★★ |
| Формабилити | ★★ | ★★★★★ | ★★★★ |
| Заварљивост | ★★★ | ★★★★★ | ★★★★★ |
Поређење отпорности на корозију
| Животна средина | 5. разред | 7. разред | 9. разред |
|---|---|---|---|
| Морска вода | Одлично | Одлично | Одлично |
| Оксидирајуће киселине | Добро | Одлично | Добро |
| Редуцирање киселина | Сајам | Одлично | Сајам |
| Хлориди | Одлично | Одлично | Одлично |
| Висока температура | Одлично | Добро | Добро |
Поређење трошкова
| Фактор | 5. разред | 7. разред | 9. разред |
|---|---|---|---|
| Цена сировина | Умерено | Високо | Умерено |
| Трошкови израде | Више | Ниже | Умерено |
| Трошкови животног циклуса | Ниско | Веома ниска | Ниско |
| Доступност | Одлично | Добро | Добро |
Пријаве по разредима: Водич за одабир
Када изабрати 5. разред
Потребна висока механичка чврстоћа – посуде под притиском, структурне компоненте
Услуга повишене температуре – до 400 степени (750 степени Ф)
Ваздухопловство – дизајн{0}}критичан за тежину
Апликације{0}}отпорне на хабање – где је тврдоћа површине битна
Када изабрати 7. разред
Екстремно корозивна окружења – редукујуће киселине, хлориди
Забринутост због корозије пукотина – Заптивни спојеви, прирубнице
Дугорочна{0}}поузданост је критична – нема-апликација са кваровима
Хемијска обрада – Руковање киселином, агресивни медији
Када изабрати 9. разред
Однос снаге и формабилности – Сложене конфигурације цевовода
Потребно хладно савијање – Чврсти радијуси без жарења
Смањење тежине у односу на степен 2 – могући тањи зидови
Хидраулички системи - Ваздухопловство и бродарство
О нама
Наш производни капацитет:
Имамо најсавременију---фабрику за производњу опремљену најсавременијом-технологијом и искусним професионалцима. Ово нам омогућава да обезбедимо снажне производне могућности да задовољимо ваше потребе за снабдевање цевима.
Испод је преглед наших производних могућности:
Годишња производња: Имамо капацитет за производњу 8.000 тона титанијума годишње.
Величине цеви: Наше производне линије су способне да производе цеви различитих дебљина зида.
Професионални тим нуди гр5 титанијумске цеви
ФАК
П1: Да ли се цеви од титанијума разреда 5 могу заварити на степен 7 или 9?
Да, уз одговарајући избор метала за пуњење:
Гр5 до Гр5: ЕРТи-5 пунило
Гр5 до Гр7: ЕРТи-5 или ЕРТи-7 (консултујте апликацију)
Гр5 до Гр9: типично погодан ЕРТи-9
П2: Која је максимална оцена притиска за титанијумске цеви?
Оцене притиска зависе од класе, величине, дебљине зида и температуре. Консултујте АСМЕ Б31.3 за процесне цеви или специфичне кодове дизајна. Као смерница, цев по распореду 10С разреда 5 обично може да поднесе 2000-4000 пси у зависности од пречника.
П3: Да ли су ови разреди погодни за киселу употребу (Х₂С окружења)?
Генерално да, али са ограничењима:
Степен 5: Ограничена отпорност, може захтевати посебна разматрања
Оцена 7: Одлична отпорност на пуцање сулфидним стресом
Оцена 9: Добра отпорност, често назначена за киселу услугу
П4: Које завршне обраде површине су доступне за апликације високе{1}}чистоће?
За фармацеутске, полупроводничке и сличне примене:
Електрополиране унутрашње површине (Ра мањи од или једнак 0,4 μм)
Очишћено и пасивирано
Двоструко{0}}паковано у чистим просторијама
